Чем отличается балка от двутавра

В современном строительстве металлоконструкции играют ключевую роль, обеспечивая прочность, долговечность и экономичность зданий и сооружений. При проектировании каркасов, перекрытий, мостов и промышленных объектов особое внимание уделяется выбору несущих элементов — в первую очередь, балок. Наиболее распространёнными типами являются двутавровая балка и обычная металлическая балка (в том числе швеллеры, уголки и другие профили). Несмотря на внешнее сходство, эти конструкции имеют принципиальные различия в конструкции, механических свойствах и сферах применения. Понимание этих различий позволяет принимать обоснованные решения при выборе материалов, что особенно важно на этапах проектирования и закупки.

В этом материале мы подробно рассмотрим технические характеристики, преимущества и области использования двутавра и балки, а также поможем определиться, когда и где целесообразно купить прокат металла того или иного типа.

Двутавр

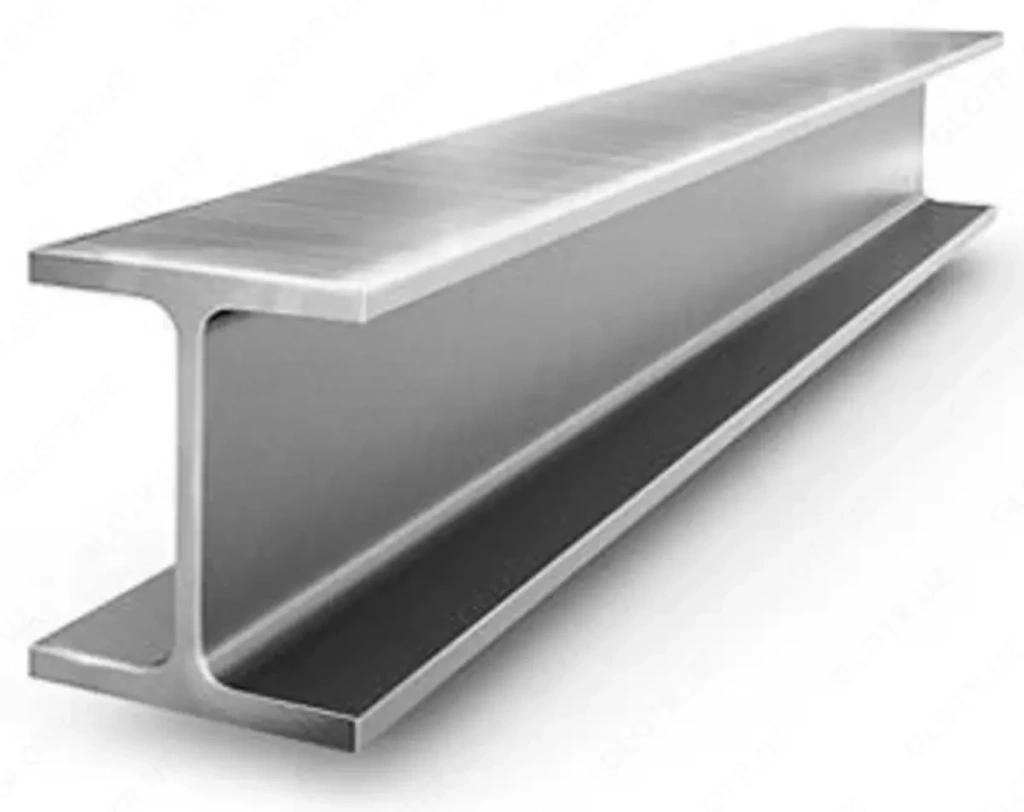

Двутавр — это вид фасонного проката, поперечное сечение которого имеет форму буквы «Н» или «I». Он состоит из двух горизонтальных полок (верхней и нижней), соединённых вертикальной стенкой. Такая конфигурация обеспечивает высокую жёсткость при минимальном расходе материала.

Технические характеристики

• Форма сечения: симметричный или асимметричный профиль с полками и стенкой.

• Материал: преимущественно сталь марок С235, С245, С255, С345 (в зависимости от условий эксплуатации).

• Размеры: высота сечения — от 100 мм до 1000 мм и более; ширина полок — от 55 мм до 400 мм; толщина стенки и полок — от 4,5 мм до 20 мм.

• Производство: горячекатаный, сварной (сборный) или гнутый.

Отличительные особенности

• Оптимальное распределение материала по сечению.

• Высокая сопротивляемость изгибающим моментам.

• Минимальный прогиб под нагрузкой при относительно небольшом весе.

Преимущества двутавра

• Высокая прочность на изгиб — за счёт удаления материала от нейтральной оси.

• Экономичность: меньший вес при той же несущей способности.

• Унифицированные размеры, соответствующие ГОСТ 8239–89 (горячекатаные) и ГОСТ 26020–83 (с широкими полками).

• Простота монтажа и соединения с другими элементами конструкций.

Сферы применения

• Каркасы многоэтажных зданий и промышленных сооружений.

• Мостовые конструкции и эстакады.

• Крановые пути и подкрановые балки.

• Перекрытия в гражданском и промышленном строительстве.

• Опоры ЛЭП и ангары.

Благодаря своим характеристикам, двутавр является одним из самых востребованных видов металлопроката. Если вы ищете надёжный и эффективный элемент несущей системы, стоит рассмотреть возможность балки двутавровой купить у проверенных поставщиков с сертифицированной продукцией.

Балка

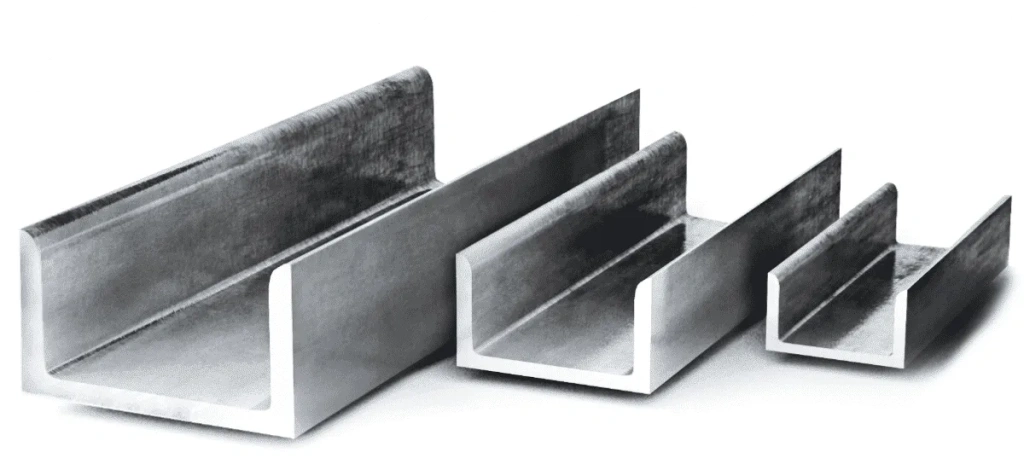

Под термином балка в строительной практике часто понимают металлический профиль, способный воспринимать изгибающие нагрузки. Однако в узком смысле под «балкой» могут подразумеваться различные типы фасонного проката, такие как швеллер, уголок или даже двутавр. В данном контексте под «обычной балкой» будем понимать стандартные профили, не относящиеся к категории двутавровых — например, швеллеры (ГОСТ 8240–97) или тавровые балки.

Технические характеристики

• Форма сечения: П-образная (швеллер), Т-образная (тавр), L-образная (уголок).

• Материал: сталь С235–С345, нержавеющая сталь — в специальных случаях.

• Размеры: высота — от 50 мм до 400 мм; толщина стенки — от 3 мм до 12 мм.

• Производство: горячекатаный или гнутый прокат.

Отличительные особенности

• Асимметричное или частично симметричное сечение.

• Меньшая жёсткость по сравнению с двутавром при аналогичной массе.

• Возможность установки без дополнительных опорных элементов (например, швеллер — за счёт открытой полки).

Преимущества балки (обычной)

• Универсальность: подходит для крепления, обвязки, армирования.

• Простота обработки — резка, сверление, гибка.

• Широкий ассортимент типоразмеров.

• Низкая стоимость по сравнению с двутавром.

• Подходит для лёгких и средних нагрузок.

Сферы применения

• Вспомогательные элементы каркасов (обвязки, раскосы).

• Изготовление лестниц, ограждений, платформ.

• Усиление проёмов и перекрытий в реконструкции.

• Системы вентиляции, крепление инженерных коммуникаций.

• Лёгкие навесы и временные сооружения.

Несмотря на более скромные несущие характеристики, такие балки находят широкое применение благодаря доступности и простоте монтажа.

Сравнение двутавр и балки

Основное различие между двутавром и обычной балкой (например, швеллером или тавром) заключается в конструкции поперечного сечения и, как следствие, в распределении прочностных характеристик. Двутавр имеет симметричную форму с двумя полками, соединёнными стенкой, что позволяет максимально эффективно противостоять изгибающим моментам. Материал сосредоточен в зонах наибольших напряжений — в крайних волокнах, что делает двутавр особенно устойчивым к прогибам и излому. В отличие от него, швеллер или уголок имеют асимметричное или частично нагруженное сечение, что снижает их жёсткость и ограничивает применение в условиях высоких нагрузок.

По несущей способности двутавр превосходит обычную балку при одинаковом весе на 30–50%. Это делает его предпочтительным выбором для длиннопролётных конструкций, таких как перекрытия, мосты и каркасы промышленных зданий. В то же время, швеллер или уголок проще в монтаже и дешевле в производстве, что оправдывает их использование в лёгких конструкциях, где не требуется высокая изгибная прочность.

Ещё одно важное различие — в способах крепления. Двутавр требует более сложных узлов сопряжения (стыковых или болтовых), тогда как швеллер удобен для крепления с одной стороны — например, к стене или колонне. Это делает его популярным в строительстве инженерных систем и вспомогательных конструкций.

С точки зрения экономии материала и энергозатрат на транспортировку, двутавр более эффективен: он обеспечивает высокую прочность при меньшем расходе стали. Однако при локальных, точечных нагрузках или в условиях агрессивной среды (где важна доступность для обработки и антикоррозийного покрытия) предпочтение может быть отдано обычной балке.

Таким образом, выбор между двутавром и балкой зависит от типа нагрузки, масштаба проекта и бюджета. Правильный выбор не только обеспечит безопасность конструкции, но и снизит общие затраты на строительство.
