Какие узлы дорожного катка чаще всего требуют замены при интенсивной эксплуатации

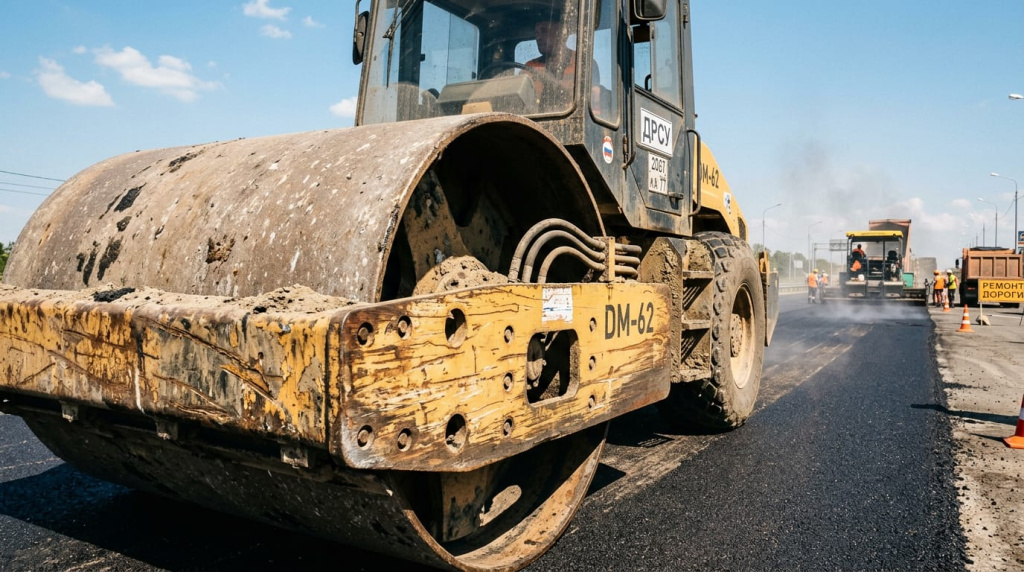

При интенсивной эксплуатации дорожного катка ресурс ключевых узлов расходуется значительно быстрее паспортных значений - особенно в российских условиях с перепадами температур и высокой сменностью работы. В этой статье разберём, какие узлы требуют замены в первую очередь: от вальцов и гидравлики до трансмиссии и рулевого управления, - а также дадим ориентиры по моточасам для планового обслуживания.

Как интенсивная эксплуатация влияет на ресурс узлов катка

Интенсивная эксплуатация - это работа техники в режиме, близком к предельному: многосменный график, уплотнение высокопрочных смесей, движение по крутым уклонам и в условиях экстремальных температур. В таких условиях износ узлов катка ускоряется в 1,5–2 раза по сравнению с паспортными нормами.

Ключевую роль играет накопленная усталость металла и деградация смазочных материалов. При постоянных вибрационных нагрузках микротрещины в подшипниках и корпусах развиваются значительно быстрее - особенно если интервалы техобслуживания не соблюдаются.

По данным практики эксплуатации дорожной техники в России, катки, работающие в двухсменном режиме без соблюдения регламента ТО, выходят из строя по критическим узлам на 30–40% раньше установленного срока.

Дополнительный стресс-фактор - температурный диапазон. Летом гидравлическое масло перегревается, зимой загустевает, что нагружает насосы и гидромоторы при каждом пуске. Резиновые уплотнения и шланги при таких циклах теряют эластичность в разы быстрее.

• Многосменная работа сокращает ресурс подшипников вибровала на 40–60%
• Уплотнение щебёночных оснований повышает нагрузку на гидросистему до предельных значений
• Работа при температуре ниже −15 °C без прогрева удваивает износ гидравлических компонентов
• Пыльные и абразивные условия ускоряют износ уплотнений и фильтрующих элементов

Понимание этих факторов позволяет заранее планировать замену узлов, а не устранять внезапные поломки в разгар сезона.

Признаки критического износа: на что обращать внимание в первую очередь

Своевременное выявление критического износа - это разница между плановой заменой узла и аварийным простоем техники в разгар сезона. Большинство признаков деградации проявляются задолго до отказа, если знать, на что смотреть при ежесменном осмотре.

Первое, что должно насторожить механика, - изменение характера вибраций и посторонние шумы. Стук в районе вибровала, гул гидромотора под нагрузкой или скрежет при повороте - это не «рабочие звуки», а сигналы о начале разрушения компонентов.

Отдельное внимание - утечки рабочих жидкостей. Масляные пятна под машиной после стоянки, снижение уровня гидравлического масла или антифриза без видимых причин указывают на износ уплотнений и требуют немедленной диагностики.

Практика показывает: большинство аварийных отказов катков на российских объектах происходят из-за игнорирования ранних признаков износа в течение 2–4 недель. Своевременная реакция снижает стоимость ремонта в 3–5 раз.

При ежесменном осмотре рекомендуется проверять узлы в следующем порядке приоритетов:

1. Гидравлическая система - уровень масла, состояние шлангов, давление по манометру
2. Вальцы и вибросистема - посторонние шумы, нагрев подшипниковых узлов
3. Рулевое управление - люфт в шарнирах, усилие на рулевом колесе
4. Двигатель и ремни - уровни жидкостей, состояние приводных ремней
5. Ходовая часть - состояние бандажей, скребков, крепёжных соединений

Как фиксировать признаки износа: практический подход

Заведите журнал ежесменных осмотров с фиксацией даты, показаний счётчика моточасов и выявленных отклонений. Фотографируйте дефекты на смартфон - это помогает отслеживать динамику износа и обосновывать заявки на запчасти. При обнаружении двух и более признаков из таблицы одновременно - техника подлежит диагностике до следующей смены.

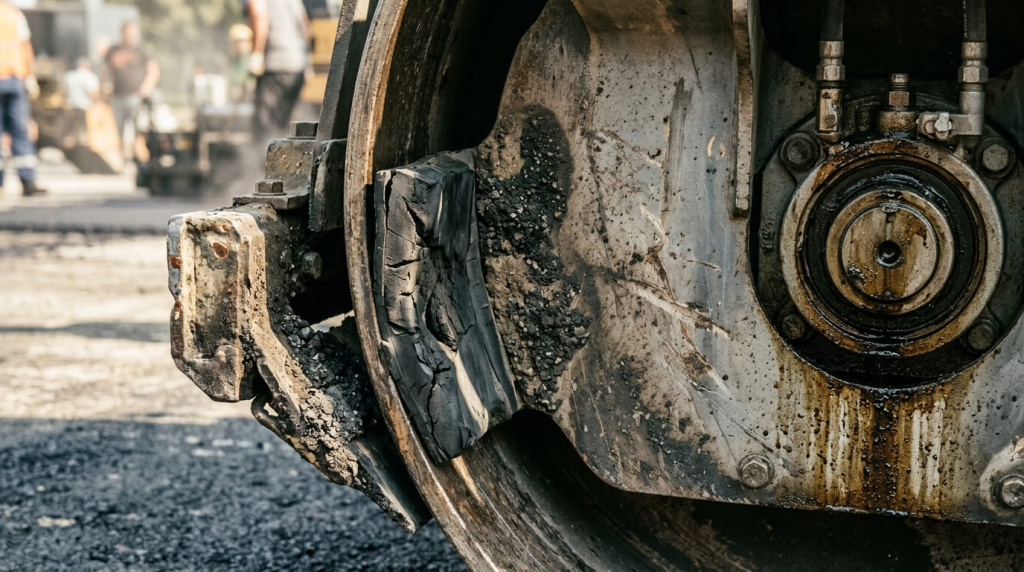

Вальцы и их элементы: скребки, бандажи, система вибрации

Вальцы - главный рабочий орган катка, и именно на них приходится основная доля износа при интенсивной эксплуатации. Их состояние напрямую определяет качество уплотнения покрытия и безопасность работы машины.

Скребки вальца предназначены для очистки барабана от налипания асфальтобетонной смеси. При работе на горячем асфальте и высоких нагрузках резиновые или полиуретановые элементы скребков истираются за 300–500 моточасов. Изношенный скребок перестаёт прилегать равномерно - смесь налипает на валец, что ведёт к появлению дефектов на покрытии.

Бандаж вальца

Стальная обечайка барабана, непосредственно контактирующая с уплотняемой поверхностью. При износе или механических повреждениях (вмятины, трещины) требует замены или наплавки.

Бандаж изнашивается неравномерно: края барабана нагружаются сильнее центра, особенно при уплотнении краёв полосы. Критерий замены - износ более 8–10 мм по толщине стенки или появление видимых трещин и сколов. Работа с повреждённым бандажом недопустима: возможен разрыв барабана под нагрузкой.

По данным сервисных центров дорожной техники, скребки и уплотнительные элементы системы орошения вальцов входят в топ-3 позиций по частоте замены у катков, работающих в двухсменном режиме.

Система вибрации включает эксцентриковый вал, дебалансы и подшипниковые опоры. Именно она обеспечивает динамическое воздействие на уплотняемый материал. При интенсивной работе подшипники вибровала принимают на себя циклические ударные нагрузки, которые многократно превышают нагрузки на обычные подшипниковые узлы.

• Дебалансы не изнашиваются, но их крепёж требует проверки каждые 250–300 моточасов
• Уплотнения корпусов подшипников вибровала меняют при первых признаках утечки масла
• Амортизирующие втулки крепления вибросистемы к раме теряют упругость через 800–1000 моточасов
• Система орошения вальцов - форсунки и шланги - засоряются и трескаются, что ведёт к налипанию смеси

Как проверить состояние вибросистемы без демонтажа

Включите вибрацию на холостом ходу и приложите руку к корпусу подшипника вибровала (не к вращающимся частям). Равномерная вибрация без толчков - норма. Ощутимые удары, нерегулярный ритм или сильный нагрев корпуса (выше 70–80 °C) указывают на разрушение подшипника. Также обратите внимание на амплитуду: её заметное снижение при неизменных настройках говорит об износе дебалансов или их смещении.

Когда менять подшипники вибровала и эксцентриковые механизмы

Подшипники вибровала - одни из наиболее нагруженных элементов катка. В отличие от обычных подшипниковых узлов, они работают в условиях постоянных циклических ударных нагрузок с частотой 25–50 Гц, что эквивалентно миллионам нагрузочных циклов за смену.

Плановый ресурс подшипников вибровала у большинства катков составляет 1500–2000 моточасов при нормальной эксплуатации. При интенсивной работе - двухсменный режим, уплотнение щебёночных оснований, работа на максимальной амплитуде - этот ресурс сокращается до 800–1200 моточасов.

Разрушение подшипника вибровала в работе - одна из самых дорогостоящих аварий на катке. Осколки сепаратора повреждают корпус, вал и систему уплотнений, превращая замену одного подшипника в капитальный ремонт вибросистемы стоимостью в несколько раз выше.

Помимо плановых сроков, замена необходима при появлении любого из следующих признаков:

• Нарастающий металлический стук или скрежет при включённой вибрации
• Нагрев корпуса подшипника выше 80 °C (проверяется пирометром)
• Утечка масла через уплотнения вибровала
• Повышенный радиальный люфт вала (более 0,15–0,2 мм)
• Видимые следы питтинга или разрушения при осмотре во время ТО

Эксцентриковый механизм (дебалансный узел) сам по себе изнашивается редко, но требует регулярного контроля. Основные проблемы - ослабление крепежа дебалансов и износ шпоночных соединений, что приводит к смещению дебаланса и изменению амплитуды вибрации.

Замена подшипников вибровала: на что обратить внимание при выборе

Для катков, работающих в интенсивном режиме, рекомендуется использовать подшипники класса точности P6 и выше с повышенной грузоподъёмностью - серии C3 или C4 по зазору. Не экономьте на производителе: подшипники неизвестного происхождения в условиях вибронагрузок выходят из строя в 2–3 раза быстрее продукции проверенных брендов. При замене обязательно обновляйте уплотнения и промывайте корпус от остатков старой смазки.

Гидравлическая система: насосы, моторы, шланги высокого давления

Гидравлическая система катка отвечает за привод вальцов, ходовую часть и рулевое управление. При интенсивной эксплуатации она работает в режиме постоянно высокого давления - 250–350 бар, - что ускоряет деградацию всех компонентов: от насосов до уплотнительных колец.

Гидравлический насос - сердце системы. Аксиально-поршневые насосы, применяемые на большинстве катков, рассчитаны на ресурс 3000–5000 моточасов. При работе с перегретым маслом, загрязнённым фильтром или в условиях кавитации этот ресурс сокращается вдвое. Основные признаки износа насоса - падение давления в системе, перегрев масла и характерный вой при работе.

При плановом обслуживании или после отказа узла удобно сразу подобрать необходимые запчасти для катков с учётом модели и года выпуска машины, чтобы не затягивать простой техники.

По статистике сервисных служб, около 35% внеплановых ремонтов катков связаны с отказами гидравлики - причём в половине случаев причиной является несвоевременная замена гидравлического масла и фильтров.

Шланги высокого давления - расходный элемент с ограниченным сроком службы. Даже при отсутствии видимых повреждений резиновые шланги подлежат замене каждые 4–5 лет или при появлении вздутий, трещин на оплётке и следов потения масла. Разрыв шланга под рабочим давлением - это не только простой, но и реальная угроза безопасности оператора.

• Шланги в районе вальцов изнашиваются быстрее из-за вибрации - проверяйте их каждые 500 м/ч
• Фитинги и штуцеры при каждой замене шланга осматривайте на коррозию и деформацию резьбы
• Не допускайте перегиба шлангов при монтаже - минимальный радиус изгиба указан в маркировке
• Используйте шланги с рабочим давлением не ниже 400 бар для магистралей высокого давления

Как продлить ресурс гидравлики в российских условиях

Главное правило - не экономить на масле и фильтрах. Используйте гидравлическое масло класса вязкости HV 46 или HV 68 в зависимости от сезона: летом - HV 68, зимой - HV 46. При работе в мороз ниже −15 °C прогревайте систему на холостом ходу не менее 10–15 минут до начала рабочего цикла. Регулярно проверяйте чистоту масла визуально: потемнение и появление пены - сигнал к немедленной замене вне зависимости от моточасов.

Типичные неисправности гидромоторов привода вальцов при высоких нагрузках

Гидромотор привода вальца преобразует гидравлическую энергию во вращение барабана. При работе на максимальных нагрузках - уплотнение щебёночных оснований, подъёмы, многосменный режим - давление на выходе насоса приближается к предельным значениям, и гидромотор работает на грани допустимого крутящего момента.

Наиболее распространённая неисправность - внутренние перетечки (байпасирование масла через изношенные пары трения). Мотор при этом теряет тягу: валец вращается медленнее или останавливается под нагрузкой, хотя давление в системе в норме. Диагностируется замером дренажного расхода - превышение нормы на 30% и более означает необходимость замены или капитального ремонта мотора.

Практика показывает: гидромоторы катков, эксплуатируемых без соблюдения температурного режима масла (перегрев выше 80–85 °C), выходят из строя в среднем через 900–1100 моточасов вместо паспортных 2500–3000.

Второй по частоте отказ - износ уплотнений вала гидромотора. Масло начинает вытекать в районе фланца крепления, загрязняет тормозные механизмы и попадает на бандаж вальца. Даже небольшая утечка в этом месте требует немедленного устранения: замасленный валец теряет сцепление с покрытием и создаёт угрозу неконтролируемого смещения катка на уклоне.

• Кавитация - возникает при запуске на холодном масле или засорённом фильтре; сопровождается характерным треском и ускоренным износом поршней и распределителя
• Задиры поршневой группы - следствие работы с загрязнённым маслом или после перегрева; мотор клинит или резко теряет мощность
• Разрушение подшипников вала - проявляется вибрацией и боковым биением вальца, требует замены мотора в сборе
• Ослабление крепёжных болтов фланца - вибрационные нагрузки расшатывают соединение; проверяется каждые 250 м/ч

Как отличить неисправность гидромотора от проблем с насосом или гидролинией

Алгоритм диагностики прост: сначала замерьте давление в магистрали подачи на мотор при нагрузке. Если давление соответствует норме, а валец не развивает тягу - проблема в моторе. Если давление занижено - ищите причину в насосе, предохранительном клапане или утечках в шлангах. Дополнительно замерьте дренажный поток мотора: норма - не более 3–5% от рабочего расхода. Превышение вдвое и более - однозначный признак внутреннего износа гидромотора.

Трансмиссия и привод хода: муфты, редукторы, карданные валы

На катках с механической трансмиссией привод хода включает муфты сцепления, колёсные или бортовые редукторы и карданные валы. Эти узлы передают крутящий момент от двигателя к вальцам и воспринимают ударные нагрузки при наезде на препятствия, резких остановках и реверсировании.

Муфта сцепления - первый элемент в цепи трансмиссии, принимающий на себя удары при включении хода. При многократных реверсах в течение смены фрикционные накладки изнашиваются значительно быстрее расчётного срока. Признаки износа - пробуксовка при троганье, запах горелого фрикциона, увеличенный свободный ход педали.

Редуктор привода хода работает в условиях постоянного знакопеременного крутящего момента. При интенсивной эксплуатации масло в редукторе быстро темнеет и насыщается металлической стружкой - это сигнал начала износа зубчатых пар. Замену масла в редукторах при интенсивной работе следует проводить каждые 500–600 моточасов, а не раз в сезон, как делают многие.

По данным технических служб дорожно-строительных организаций, около 20% отказов трансмиссии катков вызваны работой с несвоевременно замененным трансмиссионным маслом и игнорированием люфтов в карданных соединениях.

Карданный вал передаёт момент между агрегатами трансмиссии с угловым смещением осей. Крестовины карданного вала - наиболее уязвимый элемент: при недостаточном смазывании или работе с повышенными углами излома они разрушаются за 600–900 моточасов. Характерный симптом износа крестовин - вибрация и стук в трансмиссии при троганье с места и при смене направления движения.

• Шлицевое соединение карданного вала смазывается через пресс-маслёнку каждые 100–150 м/ч
• Люфт в крестовинах более 0,3 мм - основание для немедленной замены
• Фланцевые болты карданного вала подтягивают каждые 250 м/ч динамометрическим ключом
• Биение карданного вала свыше 0,5 мм устраняется балансировкой или заменой вала

Особенности обслуживания трансмиссии в зимний период

При запуске в мороз ниже −20 °C трансмиссионное масло загустевает, и нагрузка на шестерни редуктора при первых включениях резко возрастает. Рекомендуется перед началом работы прогревать машину на холостом ходу не менее 15 минут и первые 10–15 минут избегать резких включений хода и реверсов. Использование всесезонных масел класса 75W-90 или 75W-140 снижает нагрузку на трансмиссию при низких температурах.

Система рулевого управления: шарниры, цилиндры, тяги

На шарнирно-сочленённых катках система рулевого управления основана на изломе рамы: гидроцилиндры поворачивают переднюю секцию относительно задней через центральный шарнир. Это конструктивно простое решение, но при интенсивной эксплуатации именно шарнирные и цилиндровые узлы становятся источником наиболее опасных неисправностей.

Центральный шарнир сочленения рамы воспринимает все поперечные и продольные нагрузки при маневрировании. Втулки и пальцы шарнира изнашиваются постепенно, и люфт нарастает незаметно - пока не достигает величины, при которой каток начинает «рыскать» при прямолинейном движении. Допустимый суммарный люфт в шарнире - не более 2–3 мм; превышение требует замены втулок или пальца.

Люфт в шарнире сочленения рамы свыше 5 мм увеличивает боковые нагрузки на штоки рулевых цилиндров в 2–3 раза, что многократно ускоряет износ их уплотнений и направляющих втулок штока.

Рулевые гидроцилиндры при изношенных уплотнениях начинают перепускать масло внутри - шток медленно уползает под нагрузкой, и каток не удерживает заданную траекторию. Особенно это критично при работе в стеснённых условиях: у бордюров, вдоль люков и ограждений. Уплотнения цилиндров меняют каждые 1500–2000 моточасов или при первых признаках внешних и внутренних перетечек.

• Внешняя утечка из цилиндра - масло на штоке или корпусе - требует замены уплотнения немедленно
• Внутренняя перетечка диагностируется по медленному уводу штока при удерживании давления
• Проушины крепления цилиндров проверяют на люфт каждые 250 м/ч
• Хромированный шток с рисками или коррозией подлежит замене: повреждённая поверхность уничтожает уплотнение за 50–100 м/ч

Рулевые тяги

Жёсткие или регулируемые штанги, передающие усилие от цилиндров к поворотным элементам. На большинстве катков отсутствуют как отдельный элемент - функцию тяг выполняют сами штоки цилиндров, - однако на ряде моделей присутствуют тяги обратной связи с рулевым механизмом.

Шаровые и цилиндрические пальцы проушин в точках крепления цилиндров к раме изнашиваются от вибрации и ударных нагрузок. Разбитые отверстия проушин и люфт в пальцах - типичная картина для катков с наработкой свыше 3000 моточасов без ремонта рулевой системы. Пальцы и втулки проушин меняют комплектно: замена только одного элемента из изношенной пары не даёт нужного результата.

Как проверить рулевое управление перед сменой без специального оборудования

Установите каток на ровной площадке, заглушите двигатель и попросите помощника покачать рулевое колесо из стороны в сторону с усилием. Встаньте у центрального шарнира и визуально оцените: есть ли видимое смещение рам относительно друг друга до начала движения цилиндров. Затем при работающем двигателе медленно поверните руль до упора и зафиксируйте давление по манометру - падение давления при удержании руля в крайнем положении указывает на внутренние перетечки в цилиндре. Оба теста занимают не более 5 минут и позволяют выявить 80% неисправностей рулевой системы без демонтажа.

Двигатель и навесные агрегаты: фильтры, ремни, теплообменники

Дизельный двигатель катка при интенсивной эксплуатации работает в условиях повышенной тепловой и механической нагрузки: длительная работа под полной нагрузкой, частые пуски в мороз, запылённость рабочей зоны. Ресурс навесных агрегатов - фильтров, ремней и теплообменников - в таких условиях сокращается значительно быстрее, чем при стандартном режиме эксплуатации.

Воздушный фильтр - первая линия защиты двигателя. На асфальтоукладочных объектах концентрация пыли и мелкодисперсных частиц в воздухе многократно выше нормы. При интенсивной работе фильтрующий элемент засоряется за 150–200 моточасов вместо паспортных 500. Засорённый фильтр вызывает обогащение смеси, перерасход топлива и ускоренный износ цилиндропоршневой группы.

Масляный и топливный фильтры при двухсменном режиме меняют каждые 250–300 моточасов - вдвое чаще регламентного срока. Работа с переполненным масляным фильтром приводит к открытию перепускного клапана и подаче неочищенного масла прямо в магистраль, что резко ускоряет износ вкладышей и шеек коленчатого вала.

По данным производителей дизельных двигателей для строительной техники, каждые 10% снижения эффективности воздушного фильтра увеличивают износ цилиндропоршневой группы на 20–25%. На пыльных объектах этот порог достигается уже через 100–120 моточасов работы без обслуживания фильтра.

Приводные ремни - ремень генератора, вентилятора системы охлаждения и компрессора кондиционера - при работе в условиях высоких температур и вибрации стареют быстро. Резина теряет эластичность, появляются трещины по боковине и расслоение корда. Обрыв ремня вентилятора в разгар смены означает перегрев двигателя за 5–7 минут.

• Ремни осматривают при каждом ТО: трещины, замасливание, истирание боковин - основание для замены
• Плановая замена всех ремней - каждые 1000–1200 моточасов или раз в сезон при интенсивной работе
• Натяжение проверяют каждые 250 м/ч: прогиб ветви не должен превышать 10–15 мм при усилии 10 кг
• При замене одного ремня рекомендуется менять весь комплект - они имеют одинаковый ресурс

Теплообменник (радиатор системы охлаждения и масляный радиатор гидросистемы) на катках работает в зоне интенсивного пылеобразования. Соты радиатора забиваются смесью пыли, битумных испарений и пуха, что резко снижает теплоотдачу. Перегрев двигателя свыше 105 °C даже в течение 10–15 минут может привести к короблению головки блока цилиндров.

Чистка радиатора в полевых условиях: что важно знать

Продувку сот радиатора сжатым воздухом выполняют со стороны двигателя наружу - против направления воздушного потока вентилятора. Давление не должно превышать 3–4 бар, иначе можно деформировать соты. При сильном загрязнении битумными отложениями используют специальные пенные очистители для радиаторов - они размягчают смолистые отложения без механического воздействия. Промывку водой проводят только после полного остывания двигателя.

Регламент замены узлов: ориентиры по моточасам для российских условий эксплуатации

Все описанные выше узлы и агрегаты имеют свои ресурсные показатели, однако применительно к российским условиям - многосменной работе, резким температурным перепадам и высокой запылённости - паспортные данные производителей необходимо корректировать в сторону уменьшения на 30–50%. Сводная таблица ниже консолидирует ориентиры по моточасам для принятия плановых решений о замене.

Приведённые интервалы - это верхняя граница, а не повод откладывать работы до последнего. При двухсменном графике (14–16 м/ч в сутки) даже «укороченный» ресурс в 1000 моточасов достигается менее чем за три месяца. Это значит, что ряд узлов требует замены не раз в сезон, а несколько раз за строительный сезон.

По данным отраслевых сервисных центров строительной техники в России, около 60% внеплановых простоев катков связаны с отказами, которые можно было предотвратить при соблюдении укороченных регламентов. Средняя стоимость одного дня простоя машины на объекте - 80 000–150 000 рублей с учётом срыва технологических окон.

Принцип «сезонного нулевого старта» - одна из наиболее эффективных практик, применяемых российскими эксплуатирующими организациями. Перед началом каждого сезона заменяют все компоненты, ресурс которых к его концу окажется меньше 20% от установленного интервала для интенсивного режима. Это исключает отказы в пиковый период работ.

• Вести журнал моточасов по каждому узлу отдельно - не только общий счётчик машины
• При эксплуатации в северных регионах (ниже −25 °C) сокращать интервалы дополнительно на 15–20%
• Компоненты с пограничным остатком ресурса (менее 20%) менять в период межсезонья, не дожидаясь отказа
• Хранить на объекте аварийный запас критичных позиций: шланги ВД, ремни, фильтры, крестовины, уплотнительные комплекты

Как организовать учёт ресурса узлов без специализированного ПО

Достаточно простой таблицы в Excel или Google Sheets: по строкам - узлы из сводного регламента, по столбцам - дата последней замены, показание счётчика моточасов на момент замены и расчётная дата следующей замены. При каждом ТО механик сверяет текущие моточасы с расчётными значениями и отмечает узлы, приближающиеся к границе ресурса. Это занимает не более 5–7 минут, но позволяет планировать закупку запчастей заблаговременно - за 1–2 недели до плановой замены, а не в авральном режиме.

Ключевой принцип надёжной работы катка

Интенсивная эксплуатация дорожного катка неизбежно ускоряет износ основных узлов - от вальцов и вибросистемы до гидравлики, трансмиссии и двигателя, что требует системного подхода к контролю ресурса. Практика показывает, что своевременное выявление признаков износа и соблюдение скорректированных регламентов замены позволяют избежать кратного роста затрат на ремонт и внеплановых простоев. Наибольшую эффективность даёт проактивное обслуживание, основанное на учёте моточасов, регулярной диагностике и адаптации интервалов под реальные условия эксплуатации. Такой подход обеспечивает стабильную работу техники даже при максимальных нагрузках и жёстком климате.

Если вы хотите снизить простои и оптимизировать расходы на обслуживание, имеет смысл внедрить единый регламент контроля ресурса и диагностики для всего парка техники.

Статью подготовил Дмитрий Лапшин - специалист по запчастям для китайской спецтехники с 12-летним опытом работы в «Пекин Авто». Основные направления - SDLG, XCMG, LIUGONG, LONKING и другая китайская спецтехника.
