Узнайте, в каких зонах и помещениях по белорусским нормам в 2026 году требуется установка взрывозащищённых светильников. Обоснование, примеры, советы по выбору оборудования.

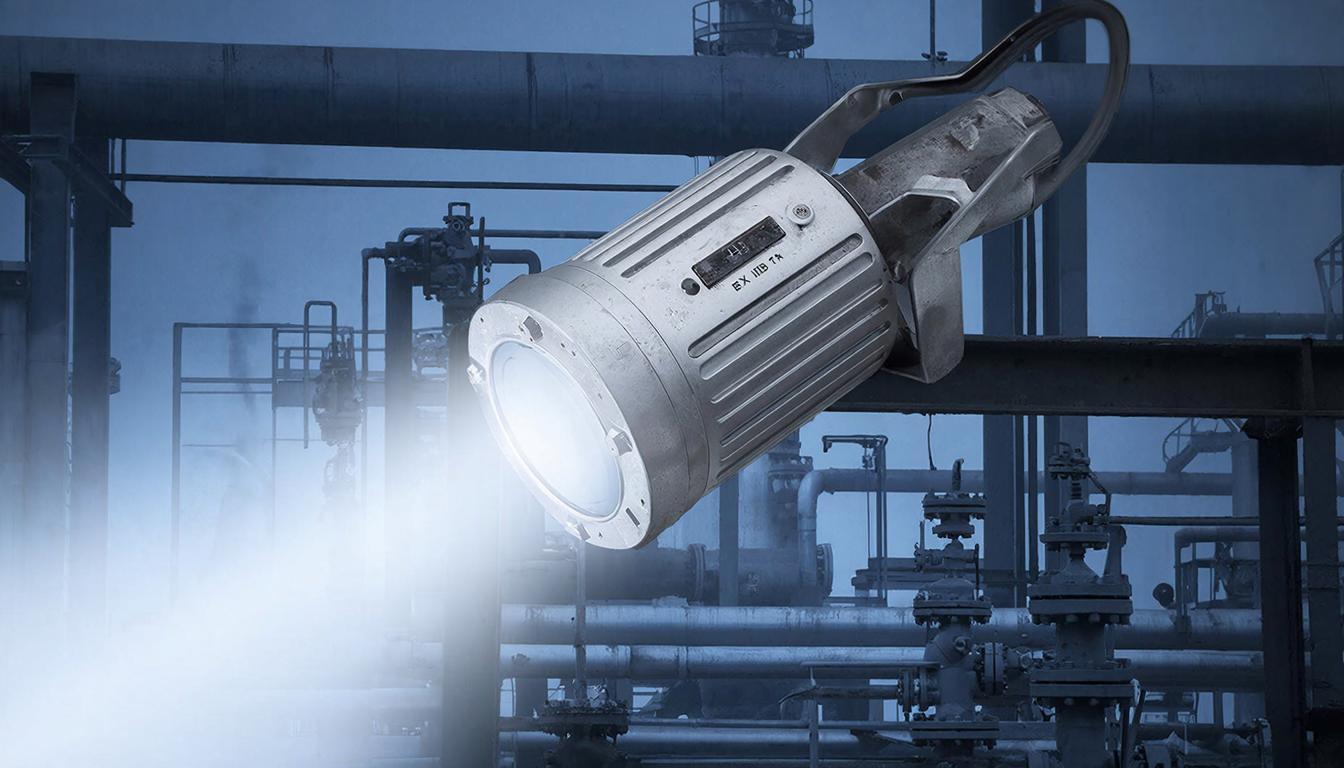

Где и когда необходимо устанавливать взрывозащищённые светильники

Взрывозащищенные светильники требуются в зонах, классифицированных как взрывоопасные в соответствии с международными и национальными стандартами (в том числе ТКП и ГОСТ), а также в нормативных актах предприятий. Основная задача оборудования со степенью взрывозащиты — обеспечить безопасное освещение в условиях, где возможно образование взрывоопасных смесей горючих газов, паров или пыли с воздухом.

Согласно общепринятой классификации, зоны делятся на:

• Зона 0 — среда с постоянным или длительным присутствием взрывоопасной смеси. Например, внутренние полости резервуаров с бензином.
• Зона 1 — зона, где взрывоопасная среда может образовываться в процессе нормальной эксплуатации. Например, насосные станции на АЗС.
• Зона 2 — зона, в которой образование взрывоопасной смеси маловероятно, но возможно в аварийных или нестандартных ситуациях. Пример — склад лакокрасочных материалов.

Такие зоны распространены на объектах:

• нефтегазовой и химической промышленности;
• зернохранилищах, элеваторах, мельницах;
• цехах с лаками, красками, растворителями;
• АЗС, складах ГСМ, производстве средств защиты растений;
• фабриках по переработке сахара, муки, дерева;
• при сгораемой пыли (например, в зоне фасовки порошков);
• на судостроительных и судоремонтных заводах.

Обычные светильники здесь не допускаются: их конструкция может стать источником воспламенения (искрогенерация, перегрев, разрушение корпуса). Например, при коротком замыкании или при разрушении лампы — взрыв может быть неизбежен. Именно поэтому использование оборудования с маркировкой типа Ex обязательно.

Для «обычных» объектов, где взрывоопасных зон нет, логика подбора совсем другая: чаще выбирают архитектурно‑фасадные решения под дизайн и светораспределение, а не под Ex‑классы — примеры таких категорий можно посмотреть здесь: https://shop-energo.by/arhitekturnoe-fasadnoe-osveshenie.

Нормативное регулирование: что предписывают правила?

Применение взрывозащищённых осветительных приборов регулируется целым рядом документов. В Беларуси ключевыми являются:

• ТКП 181-2009 (02090) «Электроустановки во взрывоопасных зонах. Правила проектирования»;
• ГОСТ IEC 60079 (серия) — международные стандарты для взрывозащищённого электрооборудования;
• ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
• СанПиН и отраслевые регламенты (для пищевой, фармацевтической, аграрной промышленности);
• Методические указания и регламенты МЧС, Госпожнадзора, Ростехнадзора.

Орган контроля при приёмке объекта (например, МЧС Беларуси, департамент надзора за безопасным ведением работ в промышленности) в обязательном порядке проверяет:

• факт наличия зон 0, 1, 2 в проектной документации,
• соблюдение требований по типу, установке, обслуживанию светильников,
• соответствие технических характеристик приборов условиям эксплуатации,
• наличие необходимых сертификатов взрывозащиты — с указанием модели и класса защиты.

По ТКП 181-2009 определено, что при установке любого светильника** во взрывоопасной зоне он должен соответствовать классификации зоны по виду среды (газ/пыль), температурной группе и степени взрывозащиты. Нарушение одного из параметров рассматривается как нарушение технической безопасности.

Отдельного внимания заслуживает приёмка объекта промышленного назначения: если осветительные приборы не прошли сертификацию либо их параметры не соответствуют проекту или зоне — инспекция имеет право не допустить объект к эксплуатации. Например, в ряде случаев регистрация установки невозможна без акта промбезопасности, где одним из пунктов значится раздел “электроосветительное оборудование и его соответствие взрывозащите”.

Как определить, что зона — взрывоопасная: на что опираться проектировщику и заказчику?

Определение взрывоопасной зоны не является субъективной процедурой — оно должно быть обосновано расчетами и оформлено официально в документации. Первичный анализ производственных процессов проводится предприятиями совместно с аккредитованными инженерными организациями, ведущими классификацию зон.

• Ответственными лицами выступают специалисты по промышленной безопасности, технические директоры, подрядные организации по проектированию электросетей.
• В обязательные документы входят схемы вентиляции, карты температур в помещениях, перечни используемых газов, жидкостей, технологии перегонки или сушки.

Проектировщик обязан при разработке систем освещения опираться на классификацию опасных зон, приведённую в пояснительных записках к проекту или в регламенте технологического процесса. Ошибки встречаются регулярно — от занижения класса (например, установка светильника Ex n в зону 1) до полного отсутствия схем маркировки зон.

Особо критична недооценка риска образования пыли — например, в сахарных или мукомольных производствах. В таких случаях зона часто считается безопасной, но на практике пылеобразование способно приводить к накоплению взрывоопасной среды в конвейерах, подсобных помещениях и даже вентиляции. Подобные “слепые” зоны часто игнорируются при закупке, что приводит к несчастным случаям.

Что должно быть на объекте:

• Акт определения взрывоопасных зон;
• План помещений с нанесенными зонами 0/1/2;
• Классификатор по типу среды (газы / пыль / пары);
• Проект установки осветительного оборудования с конкретной маркировкой приборов Ex.

Типы и классы взрывозащиты светильников: как правильно выбрать

Ошибочное мнение: “любой светильник Ex подойдет в любую опасную зону”. На практике это не так. Взрывозащищённое оборудование подразделяется по типу конструкции, степени и способу защиты, устойчивости к среде (газ, пара, пыль) и температурному диапазону. Неправильный выбор может свести на нет всю систему промышленной безопасности.

Основные типы маркировок на приборах:

• Ex d — взрывонепроницаемая оболочка, задерживает взрыв внутри корпуса;
• Ex e — повышенная надёжность, исключение искрения и перегрева;
• Ex n — ограниченно взрывозащищённый, только для зоны 2;
• Ex t — защита от воспламенения пыли, часто используется в пищевых цехах и мукомольных заводах.

По температурным классам (T1–T6) выбирается допустимая температура поверхности. Например:

• T1 — до +450 °C, допустимо при малочувствительных газах;
• T6 — до +85 °C, необходимо при присутствии легко воспламеняемых смесей (ацетон, водород).

Условия эксплуатации также влияют на выбор:

• Рабочая температура (например, на улице — от -40°С до +40°С);
• Режим (постоянный/переменный свет, аварийное включение);
• Наличие пыли в воздухе ⟶ требуется степень IP65+ и защита Ex t или Ex td.

Пример:

• Для зоны 1 на нефтебазе потребуется светильник с маркировкой Ex d IIB T4 Gb, с антикоррозийным алюминиевым корпусом и защитой стеклом из борсиликата.
• А для зоны 2 в хлебопекарне — Ex nR tD A21 с защитой от пыли, но без необходимости выдерживать постоянное присутствие взрывоопасных газов.

Также обязательно наличие сертификатов соответствия ТР ТС и национальных документов Беларуси. Цвет корпуса, уровень люменов, тип лампы (галоген, светодиод, люминесцентный) — вторичны. Первична защита от возможного воспламенения среды.

Рекомендуем ознакомиться с каталогом взрывозащищённых светильников нашей компании, где оборудование разбито по типу среды, классу защиты и зонам применения — для точного подбора под каждое конкретное производство.

Ошибки при выборе и установке — и чем они оборачиваются

Несоответствие осветительного оборудования требованиям взрывозащиты — причина целого спектра технических, правовых и финансовых проблем. Ошибки могут происходить как в процессе проектирования, так и при закупке или монтаже, и далеко не всегда выявляются до начала эксплуатации. Рассмотрим основные типы проблем.

• Неверное определение зоны — распространённая ошибка, когда помещения, потенциально относящиеся ко 2 классу, ошибочно считаются обычными. На деле, при появлении испарений или паров из оборудования, создаётся реальная опасность воспламенения.
• Подбор светильника не по температурной группе. Например, использование светильника T3 (+200 °C) при требованиях T6 (+85 °C). Это повышает риск воспламенения легколетучих веществ при нагреве корпуса.
• Отсутствие официального сертификата взрывозащиты. Иногда закупается оборудование, маркированное “Ex”, но без легитимной документации или просроченное. Такая установка будет расценена как нарушение при любом аудите.
• Использование светильников общего назначения с герметизацией как "взрывозащищённых". Например, попытка применять IP-светильники с металлическим корпусом в складах с парами нефтепродуктов — это частое, но недопустимое решение.

Последствия варьируются от штрафов и остановки запуска объекта до реальных аварий. Примеры из практики:

Случай 1: на химико-технологическом предприятии в Могилёвской области специалист заменил вышедший из строя светильник в реакторной изолированной зоне на обычный герметичный LED-светильник без сертификации. Через 2 недели при перегреве корпуса и утечке паров серного эфира произошло возгорание. Пострадавших не было, но ущерб составил более 130 000 BYN. Проверка выявила отсутствие паспорта на зону, неверную маркировку и недопустимый подбор осветительного оборудования.

Случай 2: при приёмке элеватора с высокопылевыми отсеками инспектор отказал в выдаче разрешения на эксплуатацию, т.к. в паспортной документации не была указана зона 21 для помещения с очистительной установкой, а использованные светильники имели класс защиты Ex n — допустимый лишь для зоны 22. Пришлось демонтировать более 40 приборов и дооснастить объект, что задержало запуск на 2 месяца.

Эти ошибки возникают не из злого умысла, а в результате недостаточной проработки вопросов классификации и устойчивости оборудования. Поэтому критически важно — включать в проектирование квалифицированных специалистов и использовать проверенные изделия с актуальной документацией.

Какие отрасли наиболее чувствительны к требованиям взрывозащиты?

Есть категории производств, где ошибка в подборе осветительного оборудования может иметь фатальные последствия. В этих сферах требования к защите, сертификации и эксплуатации особенно строгие — как по национальным стандартам, так и в рамках внутренней системы безопасности предприятий и международных норм.

• Нефтегазовая промышленность — скважины, нефтехранилища, буровые, фермы переработки — здесь высока вероятность паров углеводородов и метана; требуется защита по Ex d, Ex e, T4 и выше.
• Сельское хозяйство и пищевая промышленность — в частности, сахарные, мукомольные, комбикормовые заводы. В этих зонах необходимо оборудование с защитой от пыли по Ex t и высокой герметизацией.
• Фармацевтика — производство в условиях чистых помещений, нередко с использованием взрывоопасных компонентов и летучих растворителей.
• Лакокрасочные цеха и малярные камеры — смеси аэрозолей, возможность накопления взрывоопасных паров требует точной классификации и температурного соответствия.
• Деревообработка и фанерные заводы — влага, пыль, микроволокно, высокая пожароопасность.

Помимо требований со стороны надзорных органов, такие отрасли находятся в зоне интереса страховых компаний, которые оценивают параметры взрывозащиты при расчёте коэффициентов риска. Нарушения могут привести к отказу в выплате или удорожанию страхования.

Стоит ли использовать взрывозащищённые светильники “на всякий случай”?

Вопрос часто возникает у закупщиков и инженеров при проектировании универсальных или потенциально изменяемых объектов. На первый взгляд решение кажется логичным: если поставить “с запасом”, безопасность будет выше. Но это не всегда рационально.

Особенности применения взрывозащищённых светильников:

• Такие приборы существенно дороже: стартовая цена превышает оборудование общего назначения на 30–200%;
• Вес, габариты и особенности крепления иногда требуют усиленной арматуры или замены питающего кабеля;
• Устройства сложнее в обслуживании, требуют особого инструктажа и аттестации персонала.

Их оправданно использовать вне зоны установленной взрывчатой среды в случаях:

• при реконструкции объектов с возможным изменением технологии (например, добавлении линии с растворителями);
• если зона граничит со взрывоопасной и существует возможность миграции газа/пыли (сквозной вентканал);
• на предприятиях с высоким уровнем внутреннего контроля и предпочтением “перестраховки” в стратегиях ХСЗ (хозяйственной системы защиты).

Если задача не про взрывоопасные среды, а про специализированные условия эксплуатации (например, погреб/подвал с требованиями к спектру, температуре и мягкой подсветке), корректнее подбирать профильное решение под сценарий, а не «перезакладывать» Ex — пример отдельной категории: https://shop-energo.by/svetilniki-dlya-vinnyh-pogrebov.

В остальных случаях целесообразно провести профессиональную оценку риска и подобрать соответствующее техническим регламентам оборудование, не перезакладывая избыточные характеристики.

Заключение: краткий чек-лист при выборе и проектировании

• Классификация зон произведена специалистами по промышленной безопасности?
• Тип взрывоопасной среды (газ / пыль / пары) обозначен и подтверждён документально?
• Подобрано ли оборудование с учётом конкретного класса зоны (0, 1, 2 / 20, 21, 22)?
• Присутствуют актуальные сертификаты взрывозащиты: ТР ТС, ТКП, ГОСТ?
• Температурная группа прибора соответствует требованиям среды?
• Проектная и исполнительная документация содержит привязку оборудования к зонам?
• При монтаже соблюдены нормы по способам соединения, уплотнения, заземления?

Ответы “да” на все вопросы — это не только соблюдение законодательства, но и гарантия стабильной работы предприятия без внеплановых остановок, штрафов и угроз для персонала.
