Как правильно выбрать волоконно-оптические патч-корды - критерии выбора и советы

Патч-корд часто недооценивают. Кажется, это просто отрезок кабеля с коннекторами. На деле большинство проблем с оптическими сетями начинается именно здесь. Сигнал пропадает, скорость падает, соединение рвётся без причин. Виноват не коммутатор за сотни тысяч. Виноват дешёвый патч-корд за триста рублей.

Многие выбирают по принципу "подешевле". Результат: через полгода поиск неисправностей, замена, простои. Правильный выбор экономит время и деньги.

1. Главная ошибка: выбор по цене, а не по задаче

Бюджетные варианты привлекают ценой. Экономия обманчива. Дешёвое изделие означает плохую полировку торцов, второсортное волокно со смещённой сердцевиной, слабую сборку. Потери сигнала растут.

Сердцевина качественного одномодового волокна строго по центру, диаметр 9 микрон. В дешёвых бывает смещение на 1-2 микрона. При соединении световоды не совпадают. Потери с 0,2 дБ до 0,8 дБ. Для офиса не критично. Для магистрали - проблема.

Полировка. Заводы обрабатывают торцы машинным способом под микроскопом. Кустари делают вручную. Поверхность неровная, с царапинами. Качество падает.

Верный подход: средняя цена и репутация. Hyperline, SIEMON, ССД дают гарантию. Цена выше на треть, зато полный срок службы.

2. Как определить задачу и подобрать нужный тип

2.1. Анализ существующей инфраструктуры

Коннектор должен совпадать с разъёмом устройства. Современное оборудование использует оптоволоконные шнуры LC и SC. LC компактный, с защёлкой, в SFP-модулях. SC квадратный, надёжная фиксация, в кроссах и PON. Старое оборудование имеет FC с резьбой или ST с байонетом.

Информация о типе разъёмов есть на корпусе порта, в технической документации или на сайте производителя оборудования.

Расстояние определяет тип волокна. До 300 метров - многомодовое, дальше - одномодовое. Многомодовое имеет сердцевину 50 или 62,5 микрон. Свет по многим траекториям. Скорость высокая, дальность ограничена. Одномодовое - 9 микрон. Свет по одному пути. Дисперсия мала, дальность километры.

2.2. Учет условий эксплуатации

Место установки диктует требования к оболочке. PVC для помещений без особых требований. Дёшево, гибко. При горении токсичный дым - в серверных недопустимо.

LSZH решает проблему. При нагреве не дымит, не выделяет хлор. Обязательна для ЦОДов:

• Офисы и дома: PVC
• Серверные с пожарными требованиями: LSZH
• Промышленные объекты и улица: армированные с защитой

Металлическая гофра, кевлар противостоят нагрузкам, температурам, ультрафиолету. Такой кабель выдержит наезд или протяжку через острые края. Обычный порвётся сразу.

3. Критерии качества: на что смотреть при покупке

Внешний осмотр многое говорит о качестве изделия. Три признака отличают заводской патч-корд от кустарного.

3.1 Монолитность конструкции в месте соединения

Коннектор должен быть прочно соединён с кабелем без зазоров. При лёгком покачивании движения быть не должно. В маркировке качественных изделий указывается molded - литая конструкция. Это гарантия заводской сборки. Наличие люфта говорит о кустарном производстве или браке. Такое соединение быстро выходит из строя при многократных изгибах.

3.2 Защита защелки коннектора

Наличие прижимного язычка или колпачка защищает защёлку от поломки. Особенно важно при монтаже в плотных стойках. Защита упрощает извлечение и продлевает срок службы. В серверной, где приходится работать в труднодоступных местах между оборудованием, незащищённая защёлка ломается при первой же попытке извлечения.

3.3 Четкая и стойкая маркировка

На качественном кабеле есть чёткая, нестираемая маркировка с указанием категории, типа волокна, производителя. Отсутствие маркировки или её быстрое стирание - признак низкого качества. Маркировка помогает в обслуживании и идентификации. Через год после монтажа без неё не понять, какой именно кабель проложен.

3.4 Состояние оболочки

Она должна быть однородной, без вмятин, перегибов и деформаций. Любое механическое повреждение оболочки - потенциальный риск для волокна внутри. Торцы коннекторов в идеале осмотреть через микроскоп или хотя бы лупу - не должно быть царапин, сколов, загрязнений.

3.5 Дополнительно: сертификаты и документация

Документальное подтверждение качества - не формальность. Серьёзные производители прикладывают к партии результаты тестирования: затухание, возвратные потери, геометрия коннектора. Эти цифры показывают реальные характеристики, а не маркетинговые обещания.

4. Практические советы: длина и цветовая идентификация

4.1. Выбор правильной длины

Типичная ошибка: покупка патч-корда "с запасом". Избыточная длина ухудшает передачу и создаёт беспорядок в кабельных каналах.

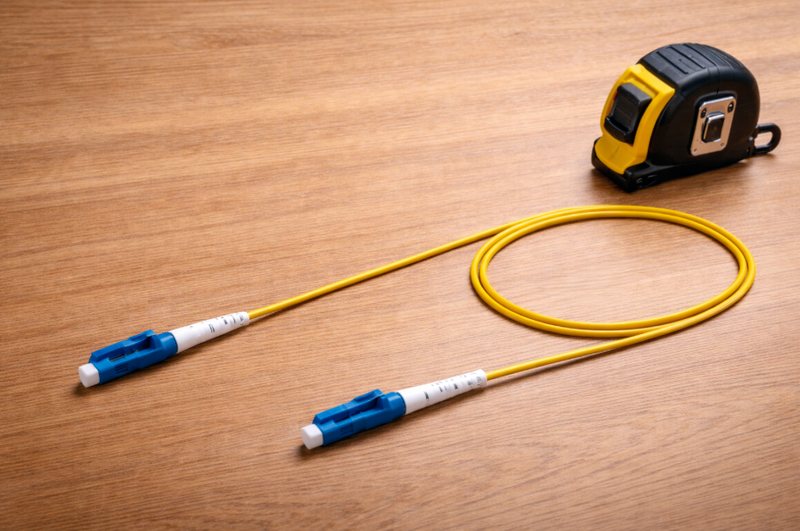

Длина определяется реальным расстоянием между устройствами. Измерить рулеткой, добавить 10-15% для укладки с изгибами - не более. Лишние метры висят мёртвым грузом, путаются под ногами, мешают обслуживанию. Например, если между оборудованием 85 метров, то подойдет оптический патч-корд на 100 м.

Каждый лишний метр добавляет затухание. Для многомодового волокна OM3 это примерно 0,3 дБ на 100 метров. Кажется немного, но в сумме с другими соединениями потери накапливаются.

4.2. Использование цветовой маркировки

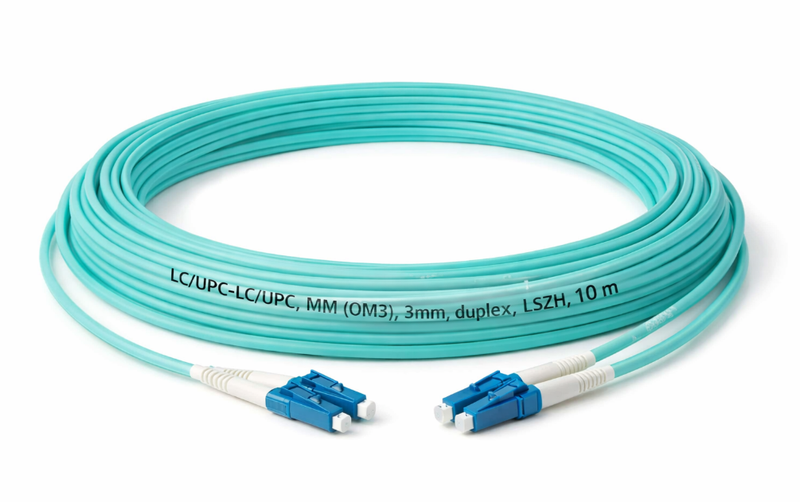

Цветовая маркировка оболочки по стандарту TIA-598C помогает в идентификации. Жёлтый - одномодовое OS2, оранжевый - многомодовое OM1/OM2, голубой - OM3/OM4, лайм - OM5.

Практический совет для организации сети: разные цвета для разных типов подключений. Например, синий закрепить за компьютерами сотрудников, жёлтый оставить для IP-телефонии, зелёный выделить под серверное оборудование. Через месяц после монтажа такая система окупается: техник сразу видит, куда ведёт кабель, не нужно лезть в документацию.

5. Типичные ошибки при выборе и эксплуатации

Большинство промахов укладываются в несколько категорий. Основные из них:

• Несоответствие типа полировки: коннекторы UPC и APC физически несовместимы из-за разного угла торца. Попытка соединить даёт потери 20-30 дБ вместо 0,3 дБ. Плюс повреждение обоих коннекторов
• Игнорирование радиуса изгиба: резкий перегиб под 90 градусов создаёт напряжение в волокне. Появляются микротрещины, связь пропадает
• Отсутствие защитных колпачков: одна пылинка на торце блокирует половину светового потока
• Покупка без сертификации: изделие может иметь затухание 1,5 дБ вместо заявленных 0,3 дБ

Большинство проблем возникает от спешки. Купили первое попавшееся, потом разбираются с последствиями.

6. Правила эксплуатации и обслуживания

Патч-корды требуют элементарного ухода. Защитные колпачки надевать сразу после отключения. Пыль оседает за минуты, особенно в серверных с активной вентиляцией.

Чистка торцов перед подключением - не перестраховка, а необходимость. Даже новый патч-корд из упаковки может иметь производственную пыль. Процедура простая: безворсовая салфетка, специальная жидкость, круговые движения. Занимает 30 секунд.

Радиус изгиба важен при прокладке. Стандартное волокно без нагрузки допускает изгиб до 15 мм, под нагрузкой - минимум 30 мм. На практике: не сгибать пополам, не прижимать дверью, не наматывать на острые углы.

Кабельные органайзеры дают порядок и защиту от повреждений. Для сложных систем монтаж лучше доверить специалистам с измерительным оборудованием.

Правильный выбор патч-корда - это не только соответствие техническим характеристикам, но и учёт качества изготовления, условий эксплуатации, репутации производителя. Инвестиция в качественный патч-корд окупается стабильной работой сети и отсутствием проблем. Главное правило: выбирать под задачу, а не по самой низкой цене.
