Тёплые полы и коллекторы: полный гид по сердцу и артериям системы водяного отопления

Водяной тёплый пол — это синоним комфорта и энергоэффективности. Но за кажущейся простотой ровного тепла скрывается продуманная инженерная система. Её стабильная работа зависит от слаженного дуэта: скрытых в стяжке труб-контуров и коллекторно-смесительного узла — «мозгового центра» всего отопления. Давайте разберём, как это работает.

Тёплый пол — невидимый излучатель

Контур тёплого пола — это длинная труба (обычно из сшитого полиэтилена PEX, металлопластика или гофрированной нержавейки), уложенная «змейкой» или «улиткой» под напольным покрытием. Её задача — равномерно отдавать тепло от теплоносителя (воды) через стяжку в помещение.

Ключевые особенности:

• Низкая температура: Оптимально +35…+45°C на поверхности пола (температура теплоносителя обычно +40…+55°C). Это комфортнее и экономичнее, чем раскалённые радиаторы (+70…+90°C).

• Равномерный обогрев: Тепло распределяется по всей площади, нет холодных зон и сквозняков.

• Инерционность: Стяжка медленно нагревается и остывает, что стабилизирует температуру, но снижает скорость регулировки.

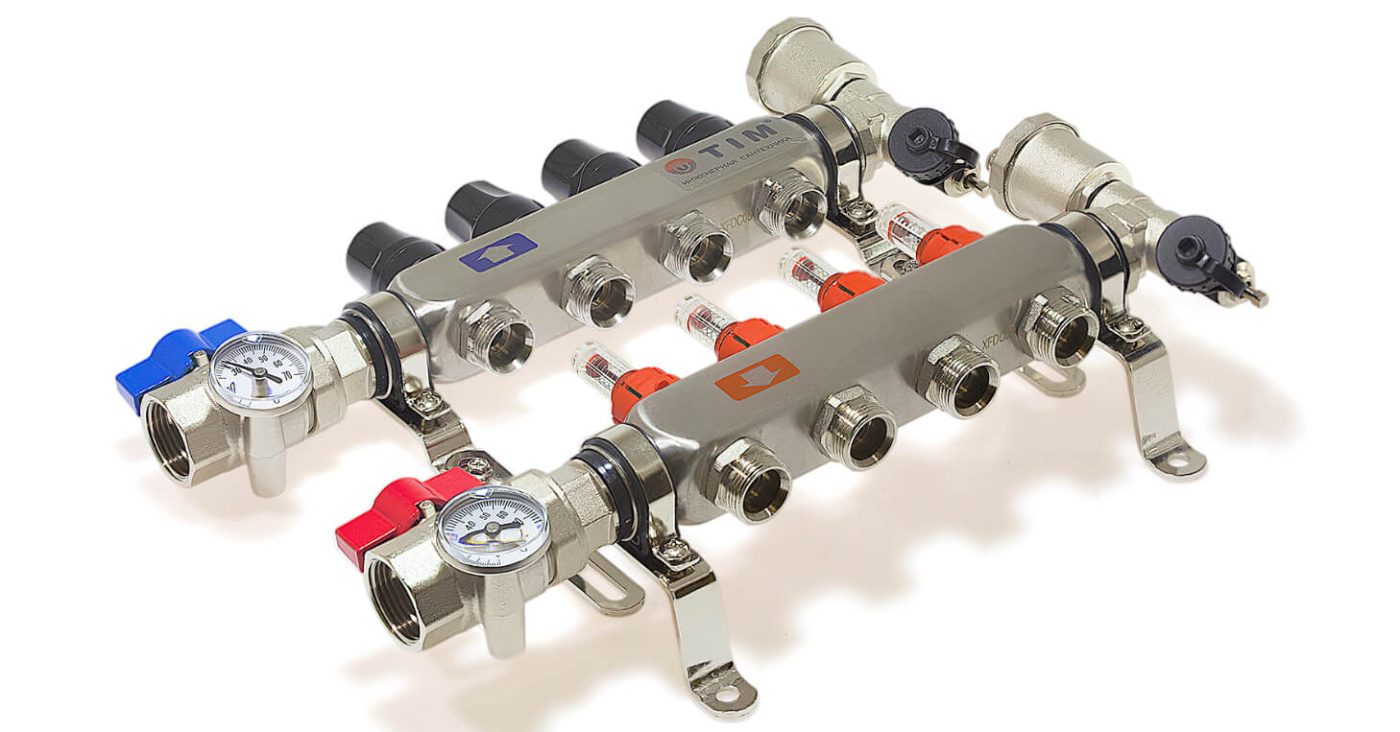

Коллектор (гребёнка) — дирижёр тепла

Один котёл, а комнат много, и у каждой — своя длина трубы и потребность в тепле. Прямая подача от котла (с температурой 60-80°C) в пол невозможна — будет жарко и неэкономично. Здесь на сцену выходит коллекторно-смесительный узел.

Его основные задачи:

1. Понижение температуры: Смешивает горячий теплоноситель из котла с остывшим, возвращающимся из контуров пола, до нужного уровня (та самая +40…+55°C). За это отвечает смесительный узел (термостатическая головка или насосно-смесительный узел).

2. Распределение: Разделяет поток теплоносителя на несколько независимых контуров (веток) в разные комнаты. Это и есть сам коллектор (гребёнка) — блок с отводами.

3. Регулировка и балансировка: На каждом отводе есть регулировочный вентиль для настройки расхода (балансировки) и/или сервопривод для автоматического управления от комнатного термостата.

4. Удаление воздуха и обслуживание: Оснащается воздухоотводчиками и дренажными кранами.

Почему без коллектора не обойтись?

Без него все контуры были бы соединены последовательно, и самая дальняя комода всегда была бы холоднее. Нельзя было бы отключить одну комнату или выставить разную температуру в спальне и ванной. Подача напрямую от котла привела бы к перегреву и повреждению стяжки.

Как они работают в связке? Принцип циркуляции

1. Горячая вода от котла подходит к коллекторному узлу.

2. Термоголовка или насос узла, получая сигнал от датчика, подмешивают в этот поток остывшую «обратку» из контуров пола.

3. Подготовленный теплоноситель нужной температуры поступает в распределительную гребёнку.

4. Из гребёнки вода расходится по независимым контурам, проходя через регулировочные клапаны.

5. В контурах она отдаёт тепло, остывает и возвращается в обратную гребёнку.

6. Часть остывшей воды идёт на смешивание, а часть — возвращается в котёл. Цикл замыкается.

Итог: Преимущества системы «ТП + Коллектор»

• Зональный комфорт: Разная температура в разных помещениях.

• Энергоэффективность: Работа на низких температурах совместима с конденсационными котлами и тепловыми насосами.

• Удобство управления: Автоматика через термостаты.

• Надёжность: Равномерная нагрузка на котёл, защита от перегрева.

Правильный расчёт (длины контуров, гидравлики) и грамотный монтаж этой системы — залог её бесшумной и эффективной работы на протяжении десятилетий. Выбирая тёплый пол, вы инвестируете не только в трубы в полу, но и в интеллектуальный узел управления, который делает этот комфорт возможным.
