Какой электромагнитный клапан подойдет для воды: полное руководство по выбору соленоидных клапанов

Автоматизация систем водоснабжения, полива, отопления и технологических процессов требует надежных устройств для дистанционного управления потоками жидкости. Электромагнитный (соленоидный) клапан — это именно такое устройство, которое по электрическому сигналу открывает или перекрывает поток воды. Однако на рынке представлены сотни моделей с разными характеристиками, и ошибка в выборе может привести к протечкам, быстрому износу, недостаточной производительности или даже полному отказу системы. Эта статья станет вашим подробным руководством, которое поможет разобраться, какой электромагнитный клапан для воды подойдет в вашем конкретном случае. Вы получите структурированные знания о принципах работы, типах клапанов, ключевых параметрах и материалах, что позволит вам сделать технически обоснованный и надежный выбор.

Основная сложность заключается в необходимости учесть множество взаимосвязанных факторов: давление и температура воды, требуемый расход, тип управления, химический состав жидкости и условия эксплуатации. Мы разберем все эти аспекты последовательно, от устройства клапана до примеров его интеграции в автоматизированные системы, чтобы после прочтения у вас сложилась полная картина и не осталось пробелов в понимании этой важной темы.

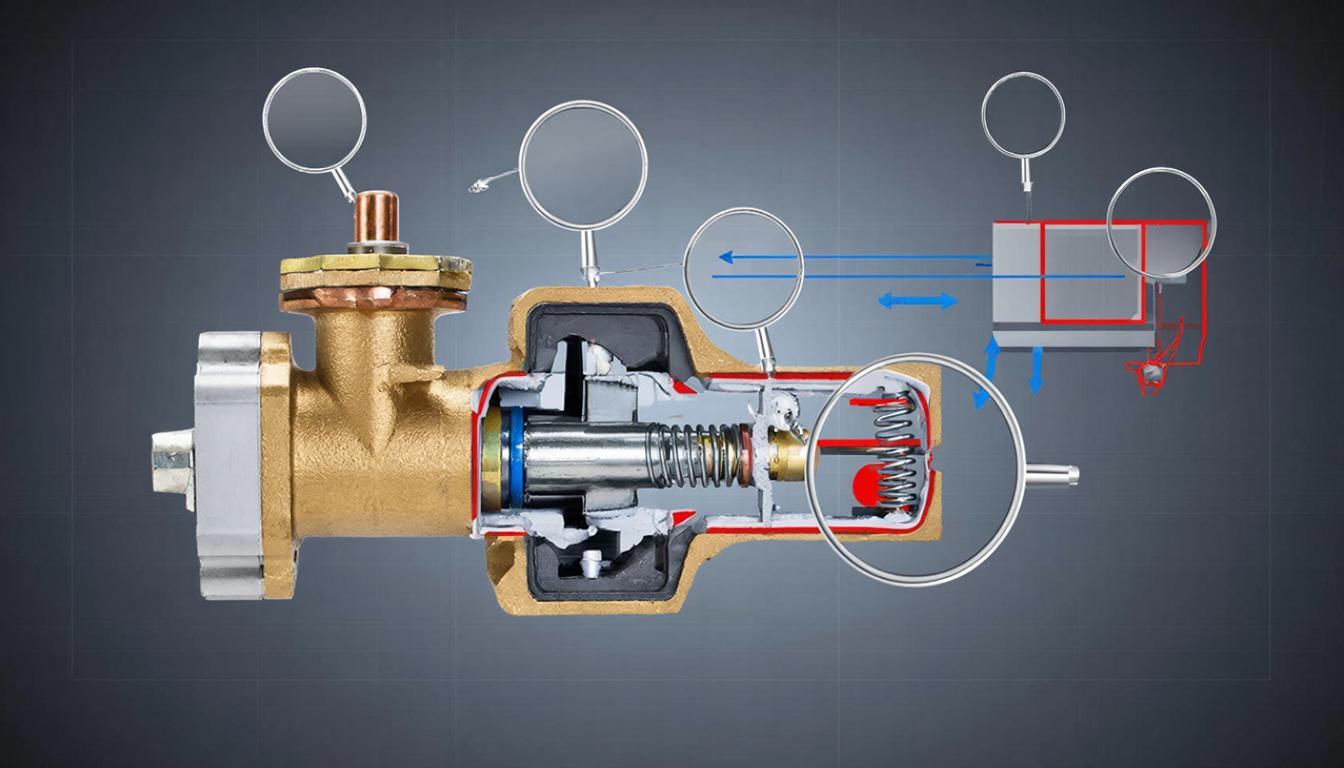

Устройство и принцип работы электромагнитного клапана

Прежде чем выбирать, важно понять, как устроен и работает соленоидный клапан. Его конструкция относительно проста:

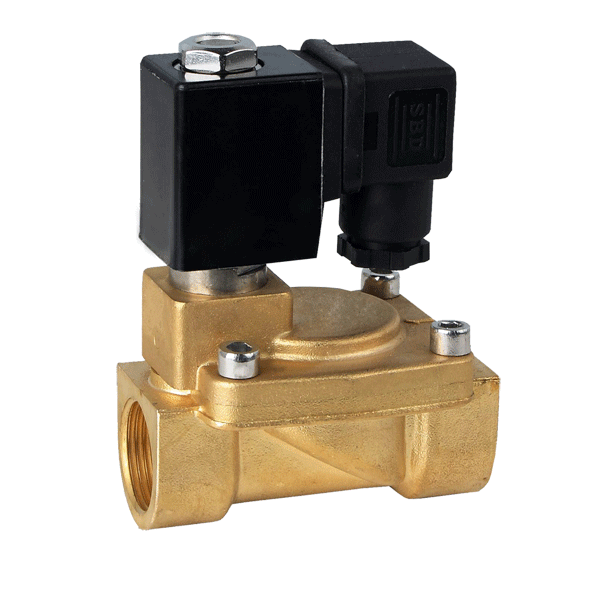

• Корпус (body): Основная часть, через которую проходит поток. Имеет входной и выходной патрубки с резьбой (внутренней или внешней) или фланцем для подключения к трубопроводу.

• Катушка (соленоид, coil): Электромагнит, который при подаче напряжения создает магнитное поле.

• Плунжер (сердечник, plunger): Металлический стержень, который под действием магнитного поля катушки перемещается, открывая или закрывая проходное сечение.

• Уплотнительная мембрана (диафрагма) или поршень (piston): Элемент, который непосредственно перекрывает поток. В клапанах непрямого действия давление среды помогает удерживать мембрану в закрытом положении.

• Пружина (spring): Возвращает плунжер в исходное положение при отключении питания.

Принцип работы: В нормально закрытом (НЗ) клапане (самом распространенном) пружина прижимает мембрану к седлу, перекрывая поток. При подаче напряжения на катушку создается магнитное поле, которое втягивает плунжер. Это снимает усилие с мембраны, и давление воды снизу приподнимает ее, открывая проход. В нормально открытых (НО) клапанах логика обратная: клапан открыт без питания и закрывается при его подаче.

Ключевые критерии выбора: технические параметры и материалы

Чтобы клапан работал долго и эффективно, необходимо тщательно подобрать его по следующим параметрам:

1. Тип действия и управление:

   • Непрямого действия (пилотные): Для открытия используют давление самой воды. Требуют минимального перепада давления (обычно 0.5-1 бар) для работы. Энергоэффективны, имеют большую пропускную способность при компактных размерах. Подходят для систем с стабильным давлением.

   • Прямого действия: Соленоид напрямую, без помощи давления среды, открывает проход. Могут работать от нулевого давления. Как правило, имеют меньший расход при тех же габаритах, но требуют более мощной катушки.

   • Напряжение питания катушки: Постоянный ток (DC 12В, 24В) или переменный (AC 220В). DC-клапаны более безопасны, тише работают, но могут «залипать» из-за намагничивания. AC-клапаны мощнее, но гудят и сильнее нагреваются.

2. Присоединительные размеры и пропускная способность (Kv):

   • Диаметр условного прохода (Ду): Должен соответствовать диаметру трубопровода (1/2", 3/4", 1" и т.д.).

   • Коэффициент Kv: Ключевой параметр, показывающий, сколько кубометров воды в час проходит через полностью открытый клапан при перепаде давления в 1 бар. Рассчитывается исходя из требуемого расхода и доступного давления в системе. Недостаточный Kv приведет к «голоданию» системы, избыточный — к неоправданным затратам.

3. Давление и температура среды:

   • Рабочее давление (PN): Максимальное давление, при котором клапан гарантированно работает. Для бытовых систем обычно достаточно PN10 (10 бар). Для отопления или промышленности могут требоваться PN16, PN25.

   • Температура среды: Для холодной воды подойдут клапаны с диапазоном 0…+60°C. Для горячей воды и отопления нужны модели, рассчитанные на +90…+120°C и выше, с соответствующими уплотнениями (чаще EPDM или FKM вместо NBR).

4. Материалы корпуса и уплотнений:

   • Корпус: Для питьевой воды — латунь или нержавеющая сталь (AISI 304, 316). Для технической воды можно использовать пластик (PP, PVDF) или силумин (дешевле, но менее долговечен).

   • Уплотнения: Стандарт — NBR (нитрильный каучук) для холодной воды. Для горячей воды, пара или агрессивных сред — EPDM (этилен-пропиленовый каучук), FKM (фторкаучук, витон) или PTFE (тефлон).

Области применения и интеграция в системы автоматизации

Электромагнитные клапаны для воды находят применение в самых разных сферах:

• Бытовое использование: Автоматический полив газонов и теплиц, наполнение и слив воды в стиральных и посудомоечных машинах, системы защиты от протечек.

• Промышленность и ЖКХ: Управление потоками в технологических линиях, системах охлаждения, мойки, дозирования. Включение и отключение подачи воды к оборудованию.

• Отопление: Переключение контуров в коллекторных группах, заполнение и подпитка системы.

Клапан редко работает сам по себе. Он является исполнительным устройством в контуре управления. Его работой управляет контроллер (таймер, программатор, ПЛК) на основе сигналов от датчиков. Например, в системе автоматического полива клапан открывается по сигналу от таймера. В более сложной системе управления уровнем воды в баке контроллер получает сигнал от датчиков уровня (поплавковых, емкостных) или оптические датчики https://owen.by/beskontaktnye-datchiki/opticheskie-datchiki.html, фиксирующие верхний и нижний уровень, и на основе этой информации дает команду на открытие или закрытие клапана наполнения. Надежность всей системы зависит от корректной работы каждого звена, включая правильный подбор клапана.

Дополнительные опции и особенности монтажа

• Ручной дублер (manual override): Рычажок или кнопка, позволяющая вручную открыть клапан при отсутствии питания для обслуживания или аварийного сброса.

• Защита катушки: Встроенный варистор для защиты от скачков напряжения, особенно важно для AC-моделей.

• Класс защиты корпуса (IP): Для установки на улице или во влажных помещениях требуется IP65 или выше.

• Монтаж: Устанавливайте клапан согласно направлению стрелки на корпусе. Перед клапаном рекомендуется ставить фильтр грубой очистки для защиты от механических частиц. Для компенсации гидроударов в некоторых случаях может потребоваться демпфер.

Заключение: итоговый алгоритм выбора

Выбор электромагнитного клапана для воды — это последовательный анализ условий и требований. Мы детально рассмотрели типы, материалы и ключевые параметры. Теперь вы можете следовать четкому алгоритму:

1. Определите условия работы: Запишите давление (мин./макс.), температуру и химический состав воды (питьевая, техническая, с добавками).

2. Рассчитайте требуемую пропускную способность (Kv) на основе необходимого расхода и доступного перепада давления.

3. Выберите тип действия и напряжение: Для систем со стабильным давлением >0.5 бар — непрямого действия. Для работы от нуля или очень низкого давления — прямого действия. Напряжение выбирайте исходя из доступного источника питания (24В DC для безопасности или 220В AC).

4. Подберите материал: Для питьевой воды — латунь/нержавейка с уплотнениями NBR или EPDM. Для агрессивных сред — нержавейка AISI 316 или пластик с уплотнениями FKM/PTFE.

5. Уточните присоединительный размер и наличие необходимых опций (ручной дублер, класс защиты IP).

Финальная и самая важная рекомендация: Для ответственных систем (промышленные линии, котельные, системы с высоким давлением или температурой, сложные схемы автоматизации) обязательно обратитесь за консультацией к инженерам-проектировщикам или специалистам поставщика клапанов. Предоставьте им полные исходные данные. Неправильно подобранный клапан — это не только риск протечки, но и потенциально большие убытки из-за простоя оборудования. Инвестиция в профессиональный подбор сэкономит вам время, деньги и нервы в долгосрочной перспективе.
